Верхние дренажно-распределительные устройства ВДРУ «лучевые» применяются для установки в фильтры водоподготовки и водоочистки, такие как: параллельноточные ионитные фильтры ФИПа I и II ступеней очистки, фильтры осветления воды ФОВ, угольные сорбционные фильтры ФСУ и другие фильтрующие аппараты. Лучевое устройство обеспечивает более равномерное распределение рабочего потока по сечению фильтра по сравнению с ДРУ стакан в стакане.
Конструкция лучевого распределительного устройства УВСР
Устройство верхнее сборно-распределительное УВСР представляет собой распределительный патрубок (отрезок трубы) с распределительными лучами (трубами), которые крепятся к патрубку посредством сварки или резьбового соединения. Распределительный патрубок крепится к входному отверстию в верхнем эллиптическом днище корпуса фильтра. Устройство монтируется внутрь фильтра через люки-лазы. В зависимости от конструктивного исполнения, лучи могут быть оборудованы проволочной навивкой, обеспечивающей диффузорно расширяющуюся щель. ДРУ лучевого типа изготавливается из нержавеющей стали 12Х18Н10Т или из сталей, устойчивых к коррозии, аналогичных марок.

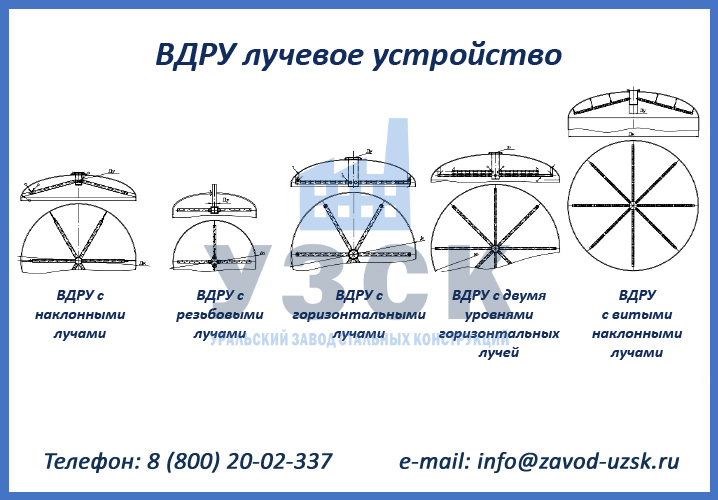

Верхние лучевые распределительные устройства, основные конструктивные исполнения:
- УВСР с наклонными лучами
- УВСР с резьбовыми лучами
- УВСР с горизонтальными лучами
- УВСР с двумя уровнями горизонтальных лучей
- УВСР с витыми наклонными лучами
Преимущества ВРУ лучевое устройство нашего производства
Наш завод ООО «УЗСК» — является производителем верхних сборно-распределительных устройств УВСР лучевого типа. Мы имеем собственную лабораторию неразрушающего контроля, что позволяет нам контролировать качество выпускаемых ВРУ на всех этапах производства. С помощью методов неразрушающего контроля мы проверяем качество и химический состав сырья для производства ВДРУ лучевое устройство, осуществляем контроль сварных швов в процессе изготовления устройств, проводим гидравлические испытания готовых распределительных систем для фильтров.
Дренажно-распределительные устройства ВДРУ лучевого исполнения, произведенные на нашем заводе отличаются низким гидравлическим сопротивлением, высокой механической прочностью и устойчивостью к гидроударам и высоким температурам.
Специалисты конструкторского бюро, входящего в состав нашего завода, подберут оптимальное конструктивное исполнение лучевого устройства в зависимости от заданных технических параметров фильтра (что позволит избежать образование непромывных зон), разработают рабочие чертежи и всю необходимую конструкторскую документацию, произведут расчеты на прочность сборно-распределительных устройств.
Чтобы купить лучевое распредустройство, заполните форму заказа
